一、工艺流程：
自动放卷 → 自动驳接 → 自动分切 → 拐角牵引 → 纵向折叠 → 同步送布 → 加湿切断 → 堆垛计数 → 成品输送
二、主要参数
|
产品类型 |
婴儿拭巾、化妆巾、女士用拭巾和清洁拭巾 |
折叠方式 |
Z型; 连抽或不连抽（可调） |
|
适用材料 |
水刺无纺布、湿强纸、热轧布 |
加 液 罐 |
600L×2个不锈钢304搅拌罐 |
|
材料克重 |
35 -60克/平方米 |
加湿范围 |
2.5-5倍，定量加湿，触摸屏设定 |
|
母卷数量 |
2轴原纸，大母卷自动分切5-6道/卷，母卷轴径76.2mm |
切布长度 |
双刀切长120-230mm，单刀切长220-300mm |
|
母卷规格 |
宽幅800-1320mm, 直径＜900mm |
堆垛片数 |
30-120片，10-12片/垛 |
|
电 压 |
三相五线 AC380V 50HZ |
堆垛高度 |
最高100mm |
|
功 率 |
总功率25KW |
气源要求 |
0.6-0.8MPa |
|
生产速度 |
切刀速度400-500切/分钟，10-12片/切 （设计速度560切/分钟） |
设备净尺寸 |
9830×3300×1800(L×W×H) |
|
展开尺寸 |
长120-230mm 宽150-220mm；（特殊尺寸需说明定制） |
水桶净尺寸 |
900 x 1900 x 1900 |
|
折叠尺寸 |
长120-230mm 宽80-110mm（特殊尺寸需说明定制） |
机器重量 |
约10吨 |
三、其他配置
1. 气动组件品牌：台湾亚德客
2. 关键轴承品牌：日本NTN/NSK
3. 传动方式：闭式齿轮箱+同步带+万向联轴器
4. 电机控制：每台电机可以单独开启和停止，在触摸屏上的操作
5. 急停按钮：3个急停按钮;1条拉线急停;急停按钮按下时，设备立即停止运行。
6. 操作界面：液晶触摸显示屏;实时设置各项生产参数;当日产量数据记录、存储功能;提供MES数据接口;远程协助及监控功能等
7. 电气控制模式有自动和手动两种模式，以适应生产过程控制的需要
8. 设备故障安全提示：自动停机或报警提示

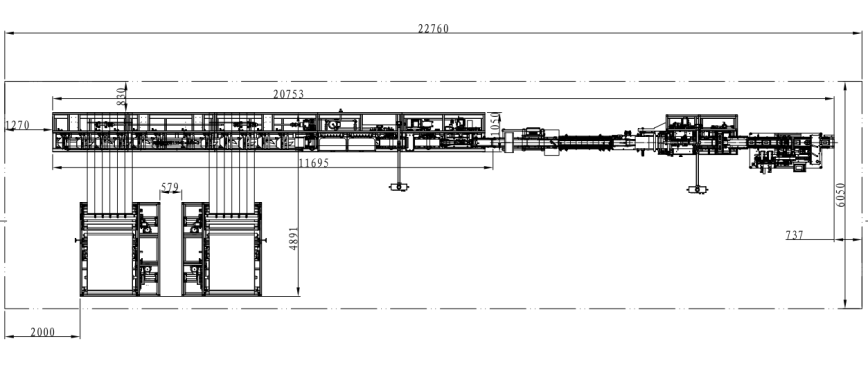

布局图
